【マイクロ波フィルター設計機能】
～仕様を入力するだけで、一瞬のうちに種々の高周波、マイクロ波フィルター設計します～

●
ＬＣ、マイクロストリップ、電気長線路、ストリップラインを用いた、ＬＰＦ,ＨＰＦ,ＢＰＦ,ＢＥＦフィルタを設計可能です。
● チェビシェフ、バターワース、ベッセル、連立チェビシェフ（楕円）特性を指定できます。
● スタブ型、結合線路型、ステップドインピーダンス型などの種々の回路構成で設計できます。
● 指定されたスペックから必要次数を計算し、最大２０次まで設計します。（ベッセル特性は１１次まで。）

～操作手順～
1. ＬＰＦ設計など設計項目を選択します。
2. チェビシェフ、バターワースなどの特性ページを選択します。
3. カットオフ周波数や減衰量などの仕様を入力します。
4. 集中定数（ＬＣ）構成、マイクロストリップ構成など回路形式を指定します。
5. 設計ボタンを押します。
6. 回路図ができあがります。
7. シミュレーションコマンドで、S･NAP-Proなどのシミュレータにデータが渡され、即座にシミュレーションできます。
8. ステップ部分、オープン部分、Ｔｅｅジャンクションで発生する不連続成分も考慮して設計が行われます。

【ステップドインピーダンス型チェビシェフＬＰＦ設計例（マイクロストリップ）】
● チェビシェフＬＰＦを、マイクロストリップを用いたステップドインピーダンス型で設計した例です。
● カットオフを２．５ＧＨｚとし、３．５ＧＨｚで３０ｄＢ減衰するように指示してあります。
● プリント板定数を記入します。例では、Ｈ＝１ｍｍ、εr＝３．４を用いています。
● その結果、７次で設計されています。
● ステップ部分で発生する不連続成分も考慮して設計が行われます。

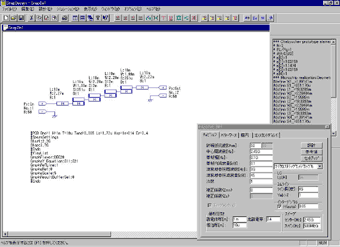

【エッジカップル型チェビシェフＢＰＦ設計例（マイクロストリップ）】
● チェビシェフ型ＢＰＦを、マイクロストリップを用いたエッジ結合線路で設計した例です。
● 中心周波数を２．４５ＧＨｚとし、帯域幅１００ＭＨｚに指示してあります。
● プリント板定数を記入します。例では、Ｈ＝１ｍｍ、εr＝３．４を用いています。
● その結果、３次で設計されています。
● 結合線路の開放端部分で発生するフリンジングキャパシタ成分も考慮して設計が行われます。




【チェビシェフＢＰＦ設計例（ＬＣ）】
● チェビシェフＢＰＦを、ＬＣタンク構成（トップＣ）を用いて設計した例です。
● 中心周波数を500MHz、帯域幅20MHzに指示してあります。
● その結果、３次で設計されています。
● ＬＣを自己共振モデルに置き換えることもできます。




【その他のフィルター設計例】
～連立チェビシェフやベッセルなど、色々なフィルター設計例がありますので、タイトルをクリックして下さい～

●
ＬＰＦ(500MHz)ベッセル型ＬＣ
● ＬＰＦ(2.5GHz)楕円型マイクロストリップ
● ＨＰＦ(1.2GHz)楕円型電気長線路
● ＢＰＦ(500MHz)楕円型ＬＣ２次
● ＢＰＦ(5.6GHz)楕円型電気長線路
● ＢＰＦ(500MHz)コンスタントディレイ型ＬＣ
● ＢＳＦ(1.2GHz)チェビシェフ型マイクロストリップ
