MEL製品 アクティブ平面アンテナ(送信)の解析例
【アクティブ平面アンテナ(送信)の解析例】 |
| ● |
送信用のアクティブパッチアンテナの例をご紹介します。アクティブアンテナのシミュレーションは回路混在型シミュレータならではの機能です。アンテナのシミュレーションでは、電流分布のほかにインピーダンス、指向性特性、指向性利得などを計算することができます。 |
|
|
| 【1点給電円偏波アクティブCP-MSAのシミュレーション例】 |
| ● |
| ● |
送信用アクティブパッチアンテナの例です。 |
| ● |

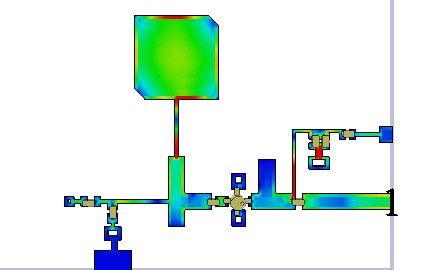

右の電流密度分布は7.8GHｚにおける位相の動きを表しています。 |
| ● |
左下の電流密度分布はトランジスタ近傍における電流分布を示しています。 |
|
 |
|
