S-NAP® Microwave Suite®

回路設計ソフトS-NAP® / Design

最適化機能が多次元関数の収束アルゴリズムであるのに対し、S-NAP® / Design は回路設計アルゴリズムに基づいて回路の自動設計を行うソフトウェアです。2000種類以上に及ぶ基本回路に設計値を代入し回路図として出力します。マイクロ波回路ばかりではなく、アクティブフィルタやPLL回路の設計も可能です。設計した回路は即座に特性を確認できます。

主な設計メニュー

  • LCフィルタ
  • マイクロストリップフィルタ
  • トランジスタ整合回路
  • 低雑音アンプ設計
  • インピーダンス整合回路
  • ブロードバンド整合回路
  • ディレクショナルカップラ
  • パワーディバイダ
  • 発振回路
  • アクティブフィルタ回路
  • PLL回路
    ※ フィルタ特性:チェビシェフ、バターワース、連立チェビシェフ、ベッセル

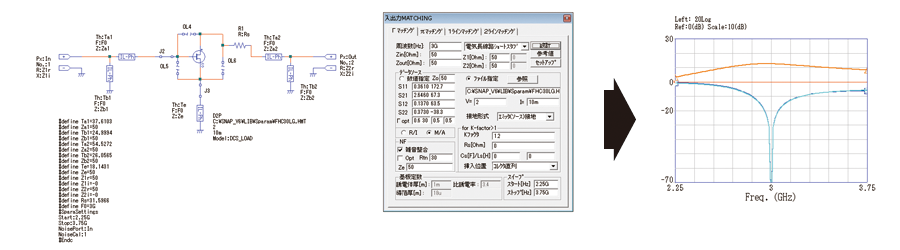

マイクロ波LNAの設計例

マイクロ波LNAの設計例

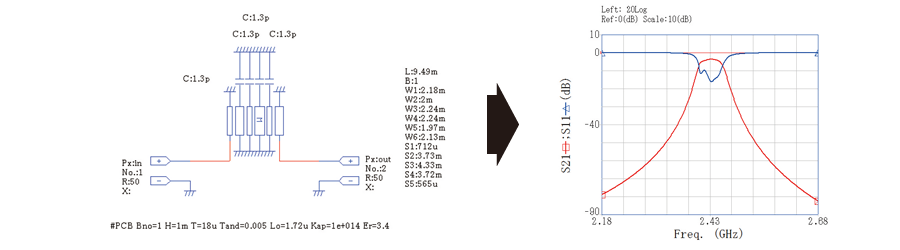

マイクロ波フィルタの設計例

マイクロ波フィルタの設計例

アクティブフィルタの設計例

アクティブフィルタの設計例

動作環境

OS Windows XP / Vista / 7 / 8 / x64 モード
メモリ 4GB以上
占有ハードディスク容量 1GB以上

その他

  1. 読み取り可能なネットワークアナライザは特定の機種に限ります。
  2. ネットワークアナライザとの接続にはナショナルインスツルメント社製のインターフェイスが必要です。
  3. S-NAP® / Field の図形エディタにガーバーデータの読み込みが可能です。
  4. (株)ワイ・ディー・シー社が販売するCADVANCE αⅢ-Design / αⅢ-EyeDesignとの連携でプリント板CADデータの読み込みが可能です。
  5. S-NAP® PCB Suite® とのファイルを共有可能で、S-NAP® PCB Suite® との連携でノイズ解析などが容易に行えます。

S-NAP/Proの解析能力レベル

項目 S-NAP/Field MODEL1 S-NAP/Field MODEL2 S-NAP/Field
最大マトリックスサイズ 2500 4000 制限なし
最大グリッド数 1024×1024 2048×2048 制限なし
レイヤー数 ( )内は導体レイヤー数 3 (2)+GND 5 (4)+GND 制限なし
最大マトリックスサイズ 2500 4000 制限なし
最大グリッド数 1024×1024 2048×2048 制限なし
レイヤー数 ( )内は導体レイヤー数 3 (2)+GND 5 (4)+GND 制限なし

S-NAP/Fieldの機能一覧

項目 S-NAP/Field MODEL1 S-NAP/Field MODEL2 S-NAP/Field
最大マトリックスサイズ 2500 4000 制限なし
最大グリッド数 1024×1024 2048×2048 制限なし
レイヤー数 ( )内は導体レイヤー数 3 (2)+GND 5 (4)+GND 制限なし
最大マトリックスサイズ 2500 4000 制限なし
最大グリッド数 1024×1024 2048×2048 制限なし
レイヤー数 ( )内は導体レイヤー数 3 (2)+GND 5 (4)+GND 制限なし
